CD116
販売終了
【CD116】
1映像入力16分配出力
オープン価格
CD116は1系統のコンポジット映像信号を16系統に分配する16分配器です。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
CD116 x1
電源アダプター付属
【特徴】
- 1入力16分配
- NTSC/PAL対応
- DC12Vで動作
- 電源アダプタ付属
- 1Uラックマウントタイプ
1系統のコンポジット映像信号を16分配出力します。
NTSC信号だけでなく、PAL方式にも対応しています。
DC12Vで動作するため、盤内の電源を利用して駆動することができます。
AC100V入力DC12V出力の電源アダプタが付属しています。
1U(EIA)サイズの19インチラックマウントタイプです。
【使用例】
- ループスルー出力がない機器の接続に
- DVRやスイッチャーへの分配に
- ビデオサーバへの分配に
【仕様】
| 型 番 | CD116 |
| 接続端子 | 映像：BNC |
| 電源：DCジャック(2.1x5.5mm) | |
| 映像入力数 | 1 |
| 映像出力数 | 16 |
| 映像入力レベル | 0.8 ～ 1.2Vp-p, 75Ω |
| 映像出力レベル | 1Vp-p, 75Ω |
| 映像帯域 | 10Hz ～ 10MHz |
| 電源入力 | DC12V （付属電源アダプター） |
| 消費電力 | 3.6W |
| 動作環境 | 温度：0 ～ 55℃ 湿度：最大95%RH(結露不可) |
| 外形寸法 | 482(W) x 44(H) x 170(D) （突起部含まず） |
| 質 量 | 2.0kg |
| 本体素材 | 金属 黒 |
| 付属品 | 取扱説明書、電源アダプター(DC12V 500mA) ×1 |

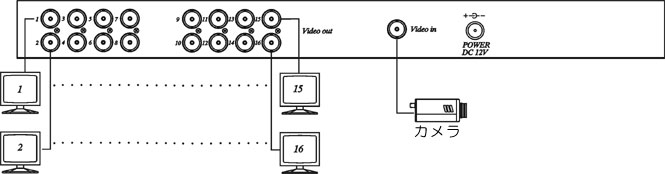

【接続例】
接続例はクリックして拡大できます。
