【UM7304】

H.264圧縮 4chデジタルビデオレコーダー

オープン価格

UM7304はコンパクトサイズでデスクサイドに置いても違和感の無い
シンプルデザインの4chデジタルビデオレコーダーです。

H.264圧縮により、高画質・長時間記録を両立しています。

また、USBメモリーへのバックアップ、インターネット経由で、PCや
iPhoneによるライブ/再生映像のモニタリング機能もサポートしています。

1TBのHDDを標準で内蔵。オプションで容量変更にも対応します。(最大2TB)

【特徴】

  • コンパクトなB5サイズ
  • 幅190mm×奥行230mmとB5用紙サイズとほぼ同サイズ。
    ラックへの収納はもちろん、デスクサイドに置いても違和感がありません。

  • H.264圧縮採用
  • 録画データーはH.264コーデックを使用して圧縮・記録されます。
    JPEGやMPEG2/MPEG4と比べ、より高画質でより長時間の記録を実現しました。

  • 1TB HDD内蔵
  • 小さなボディーに1TB HDDを標準搭載。
    コンパクトでも長時間しっかりと記録を行います。

    また、オプションでHDD容量の変更も可能です。ご注文時にご依頼ください。(最大2TB)

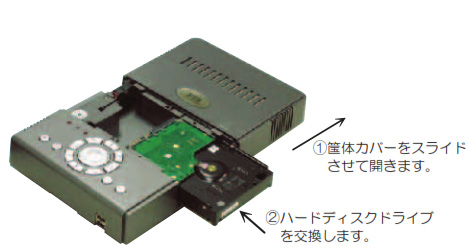

  • HDD簡単交換
  • HDDの交換は本体カバーをスライドさせるだけです。
    HDDの取り外しも固定しているネジを1本外すだけです。

    UM7304 HDD交換
  • USBメモリーへのバックアップ
  • 大切なデーターはUSBメモリーにバックアップができます。
    バックアップした録画データーは、パソコンで再生ができます。
    (QuickTimePlayerで再生可能)

  • 赤外線リモコン付属
  • 簡単操作の赤外線リモコンが付属されています。
    パソコンの操作に不慣れな方でも簡単に操作ができます。

    また、マウス操作や本体のボタンからも操作ができます。
    ご利用場面により最適な操作方法を選択可能です。

    UM7304赤外線リモコン
  • iPhone対応
  • iPhoneのWEBブラウザからライブ映像と再生映像のモニタリングが可能です。
    自宅や外出先でいつでも状況の確認ができます。

  • その他の特徴
  • ・プリ/ポストアラーム対応

    ・パソコンのWEBブラウザで簡単にモニタリング

    ・録画/再生/ネットワーク接続を同時実行対応

    ・動体検知(モーションディテクト)録画・検索対応

    ・電源アダプター、マウス付属

【使用例】

  • 一般的な防犯カメラの記録用
  • オフィスなどのデスクに違和感なく設置したい場合
  • 弁当屋、クリーニング店などカメラ台数が少なく、設置スペースが限られている店舗等への設置

【仕様】

型 番 UM7304
映像/音声 映像入力 コンポジット×4系統 BNCメス
1.0Vp-p 75Ω NTSC/PAL
映像出力(同時出力不可) コンポジット×1系統 BNCメス NTSC/PAL
アナログRGB×1系統 ミニDsub15ピン 解像度:最大1280×1024
DVI-D×1系統 DVIメス 解像度:最大1280×1024
音声入力 2系統 RCAメス
音声出力 2系統 RCAメス
画面表示 1映像/4分割表示 OSD有り/無し切替
表示フレームレート NTSC:30fps PAL:25fps  (各カメラ)
録 画 映像圧縮方式 H.264 (圧縮レベルは5段階で設定)
録画解像度 640×480(※1) 640×240
録画フレームレート 最大30fps (カメラ単位)
※下記の録画時間表参照
録画ストレージ 内蔵ハードディスク:1TB (標準) ※最大2TBまで対応可能
プリアラーム 3秒~10秒(自動)
ポストアラーム 1秒~255秒
サイクル録画機能 有り
再 生 録画モード スケジュール、センサー入力、動体検知
検索再生 イベントリスト、日時
再生速度 x1、x5、x15、x60
USBポート USBメモリーにバックアップしたファイルの再生
センサー入出力 アラーム入力 4系統(ノーマルオープン)
リレー出力 1系統
動体検知 動体検知設定 ブロック分割エリア指定(8×6ブロック)
動体検知感度 100段階で設定
ネットワーク 接 続 10BASE-T/100BASE-TX RJ45×1
遠隔閲覧ソフトウェア Windows2000以降のInternet Explorer6以降
セキュリティ ID/パスワードの入力
バックアップ USBメモリー(前面USB端子に接続)
DVR操作 本体上面ボタン、赤外線リモートコントローラー、USBマウス
入力電源 DC12V (AC電源アダプター付属)
電源アダプター 入力:AC100~240V 出力:DC12V
消費電力 最大24W
動作環境 温度:+5~40℃ 湿度:10~75%RH
質 量 約1kg
外形寸法(突起部含まず) 230(L)×190(W)×55(H)mm
付属品 電源アダプター、赤外線リモコン、USBマウス、マニュアル

(※1) 録画解像度が640X480の場合、映像の動きに対してインターレスのノイズが発生する場合があります。

【録画時間】

※HDD:1TB 4映像が全て同一設定で常時録画を行った場合

録画解像度 / 画質 フレームレート [fps]
30 15 10 7.5 5 3 2
640×240 1 25日 50日 75日 100日 150日 250日 375日
2 16日 33日 49日 66日 98日 165日 245日
3 11日 22日 33日 44日 66日 110日 165日
4 7日 15日 22日 30日 44日 75日 110日
5 10日 15日 20日 30日 50日 75日
640×480 1 33日 49日 66日 99日 165日 247日
2 21日 32日 43日 64日 108日 161日
3 14日 21日 29日 43日 72日 108日
4 10日 14日 19日 29日 49日 72日
5 6日 10日 13日 19日 33日 49日
※録画時間は目安です。設定や録画する映像により録画時間が大きく変動することがあります。
