【IP03】
LANケーブルIP長距離伝送器
IP03はイーサネット(10/100BASE-T)をLANケーブル
(CAT5/5e/6 UTP 24AWG)で最大1,200m伝送します。
通常のLAN配線では不可能な離れた場所へのLAN接続ができます。
※PoEには対応しておりません。
※後継機は以下の通りとなります。
IP09K CAT5eケーブル 最大800m
IP09CK 同軸ケーブル 最大1,000m
TE10-110 kit A CAT5eケーブル 最大2,400m
XE10-110 kit A 同軸ケーブル 最大2,400m
IP03 x2 (一対向)
電源アダプター x2
【特徴】
- イーサネットの長距離伝送
- 10/100BASE-T対応
- 双方向高速伝送
- TCP/IP以外のプロトコルにも対応
- 屋外設置可能
- 簡単設定
IPカメラやイーサネットスイッチなどのイーサネットデータをLANケーブル
(CAT5/5e/6 UTP 24AWG)を使用し最大1,200m伝送します。
10/100BASE-Tでイーサネット機器と接続し、300m以内で最大50Mbps、
1,200mでも最大20Mbpsでの通信が可能です。
※伝送距離によって通信速度が変化します。詳しくは仕様内の「伝送距離と通信速度」をご覧ください。
通信速度は双方向対称での高速通信が可能です。
建屋間データ通信などにもご使用いただけます。
IPX/SPXやNetBEUIなど、TCP/IP以外のプロトコルデータも
伝送することができます。WindowsNT/2003系ネットワークの
データの伝送にも使用出来るため、オフィスや工場などで
業務データ用の建屋間ネットワーク構築にもご利用いただけます。
本機は法規上の屋内設置に関する制約を受けません。屋外ボックス内
などへの設置も問題ありません。
設定は本体のディップスイッチ一つだけ。機器をIPカメラ側か、PC側かの設定のみ。
パソコンを繋いでのIPアドレス設定などは一切不要。接続後すぐに使用が可能です。
※電源は送信、受信器両方で必要となります。(電源アダプター付属)
※IP03と接続機器の間のLANケーブルは最大100mまで延ばすことができます。
【使用例】
- 100m以上はなれた場所に中継無しでLANを接続したい場合
【仕様】
| 型 番 | IP03 |
| 対応ケーブル | CAT5/5e/6 UTP ストレート結線 AWG24 単心 |
| ケーブル接続端子 | 機器側：RJ45 イーサネット側：RJ45 |
| 対応イーサネット規格 | 10/100BASE-T |
| 対応プロトコル | イーサネット(TCP/IP, UDP/IP, IPX/SPX, NetBEUI他) |
| 伝送距離 | 最大1,200ｍ |
| 通信速度 | 最大50Mbps(双方向) ※伝送距離によって通信速度が変化します。 詳しくは下記「伝送距離と通信速度」をご覧ください。 |
| ネットワーク機器側ケーブル長 | 最大100m |
| 電源入力 | DC5V (電源アダプター付属) |
| 消費電力 | 最大3.75W |
| 動作環境 | 温度：0～55℃ 湿度：最大95%RH（結露不可） |
| 外形寸法 | 67(W) x 27(H) x 145(D)mm |
| 質 量 | 220g |
| 付属品 | 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC5V 2A)×2 固定用ネジ+アンカー×8セット |
| 伝送距離と通信速度 | |
| 伝送距離 | 通信速度 |
| 300m | 最大50Mbps |
| 600m | 最大45Mbps |
| 1,200m | 最大20Mbps |

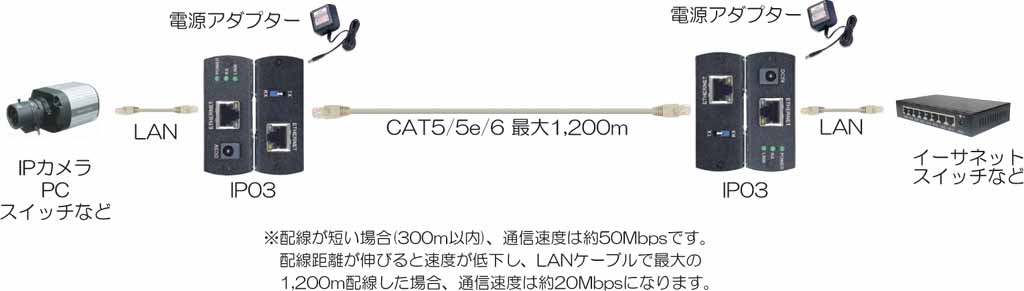

【接続例】
接続例はクリックして拡大できます。
