【特徴】

• EPoCシリーズとは

EPoCシリーズとはEthernet ＆ Power over Coaxialの略称で、
イーサネット信号と電源を5C-2V以上の同軸ケーブルを使用して
受信器から送信器へ長距離伝送するシステムとなります。
送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
また、送信器はPoE対応の機器へ電源供給することができます。

• 防塵防水、耐衝撃

防塵/防塵性能はIP67に対応しており直接水が掛かる環境や
粉塵が発生する環境でも別途ボックスなどに収納することなく、そのまま設置することができます。
また、耐衝撃等級はIK10に対応しております。

• サージ対策

本体にサージプロテクターを内蔵しております。(耐電圧：6kV)
※サージプロテクターを動作させる場合は、必ずアースに接続してください。

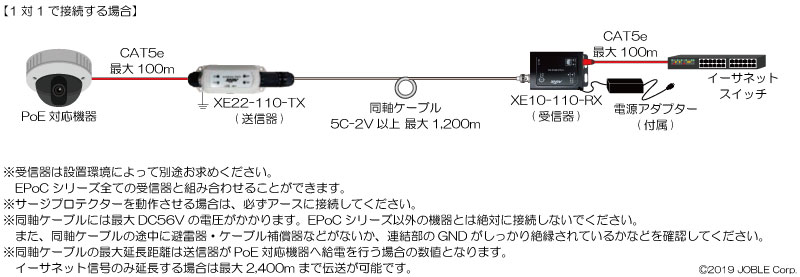

• イーサネット、電源の長距離伝送

5C-2V以上の同軸ケーブルを使用してイーサネット信号と電源を最大1,200mの長距離延長を行えます。

※イーサネット信号のみ伝送を行う場合は最大延長距離は2,400mとなります。

• 電源不要

送信器本体は受信器より伝送されたPoC受電によって動作するため
別途電源アダプターを必要としません。

• PoE/PoE Plus対応

PoE/PoE Plus対応機器に対して最大約57.17Wの給電を行うことができます。
詳しくは仕様内【伝送距離と供給電力】をご参照ください。

• 通信速度

対応イーサネット規格は10BASE-T/100BASE-TXとなります。

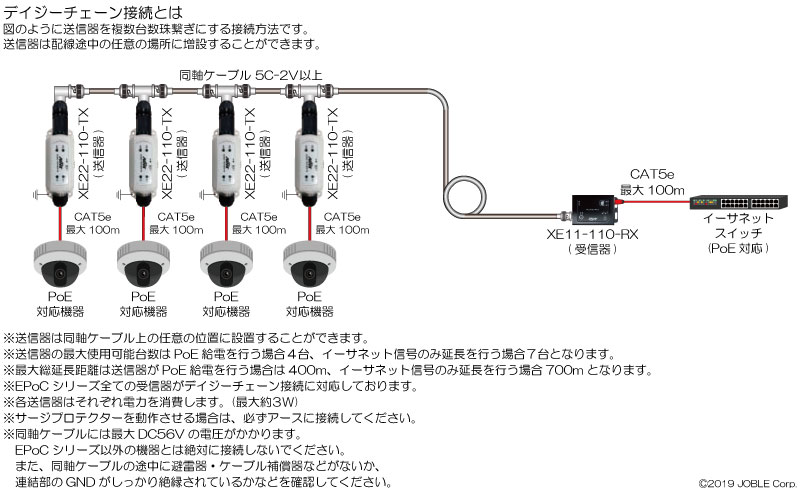

• デイジーチェーン接続

複数の送信器を数珠繋ぎする接続方法です。
1本の同軸ケーブル上の任意の場所に送信器を増設することができ、
複数のカメラを運用することができます。
送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

接続環境	最大接続台数	最大総延長距離
PoE対応機器へ 給電を行う場合	4台	400m
イーサネット信号のみ 伝送する場合	7台	700m

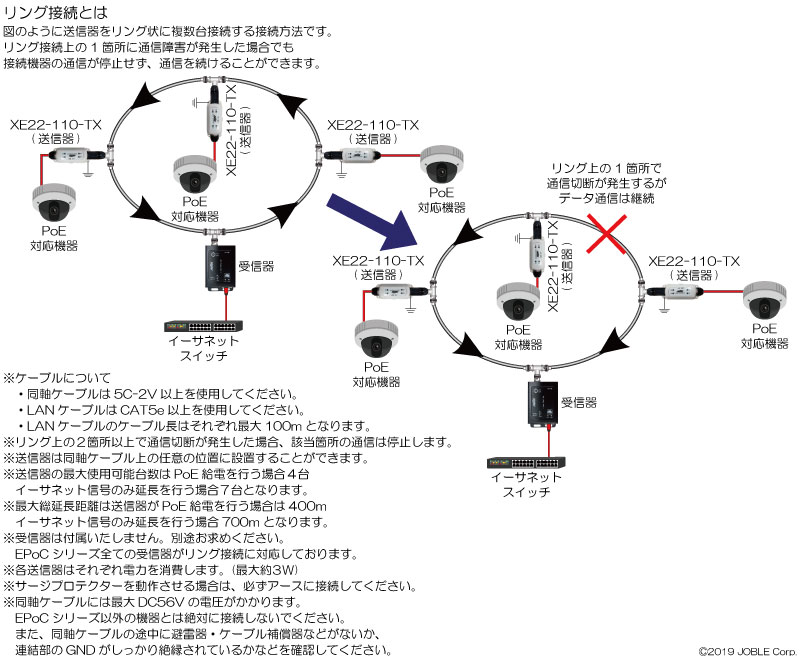

• リング接続

輪を描くように複数の送信器を接続する接続方法です。
1本の同軸ケーブル上に複数のカメラを運用することができ、
リング接続上の1箇所に通信障害が発生した場合でも
接続機器の通信が停止せず、通信を続けることができます。
送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

接続環境	最大接続台数	最大総延長距離
PoE対応機器へ 給電を行う場合	4台	400m
イーサネット信号のみ 伝送する場合	7台	700m

• 受信器の選択

受信器は下記の3種類から選択することができます。
設置環境によって柔軟な対応を行えます。

【型番：XE10-110-RX】1ポート受信器 屋内用 電源アダプター給電タイプ
電源アダプターを使用して駆動する受信器となります。
PoE環境がない場所でも導入することができます。




【型番：XE11-110-RX】1ポート受信器 屋内用 PoE給電タイプ
PoEを使用して駆動する受信器となります。
電源が確保できない場所でも導入することができます。




【型番：XC10-084-380】PoE Plus対応IP長距離同軸伝送スイッチ (8ポート受信器)
8ポートのBNCを搭載するスイッチとなります。
各ポートに合計380Wの電力を供給することができます。
複数の送信器をまとめて受信する際に便利です。
