AE01 モノラル音声用CAT5延長器 RJ45接続 | JOBLE 株式会社ジョブル 製品情報
販売終了

【AE01】

モノラル音声用CAT5延長器 RJ45接続

オープン価格

AE01は、モノラルアナログ音声信号をLANケーブル(CAT5/5e/6)を
使用して最大600m伝送する音声延長器です。
LANケーブルとはRJ45コネクタで簡単に接続出来ます。
グランドループアイソレーター(トランス)を内蔵しているので、
機器間の電位差によって発生するノイズを抑えます。
2台セットでの販売となります。
梱包数量:2個 (ご注文型番:AE01)

※後継機はAE01-Tとなります。

【特徴】

  • LANケーブル1本でモノラル音声を伝送
  • LANケーブル(CAT5/5e/6)内の1ペアを使用して、ラインレベルの
    1系統のモノラルアナログ音声信号(不平衡)を伝送します。
    LANケーブルの両端に本器を取り付けるだけで手軽に最大600mまで
    音声信号を延長することが出来ます。

  • 電源不要のパッシブタイプ
  • 送信側、受信側ともに電源の接続は不要なので、
    設置コストの削減が出来ます。

  • 20~20kHzの音声帯域
  • 20~20kHzの音声帯域伝送に対応しているので、肉声だけでなく
    音楽の伝送にもご利用いただけます。

  • グランドループアイソレーター内蔵
  • グランドループアイソレーター(トランス)を内蔵しているので、
    接続する機器間の電位差により発生するノイズを抑えることが出来ます。

  • 抜き差しが簡単なRJ45接続
  • LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。
    ※端子台でケーブルを確実に取り付けたいときにはネジ式端子台接続の 「TTP111A」を
     ご利用ください。

  • 送受信器兼用
  • 送信器・受信器のどちらにも使用出来るトランシーバータイプ。
    設置時に送信器と受信器を間違える心配がありません。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。
    障害発生時などでもすぐに対応が可能です。

【使用例】

  • マイク、スピーカーと組み合わせて企業の受付などの音声確認用に
  • 監視カメラと組み合わせて監視カメラ用レコーダーまでの音声配線に
  • 商業施設やホテルのロビーなどで環境音楽などを流したいときに
  • 機器室やサーバー室など、計器類の異音や警報音を確認したいとき
  • 病院のスタッフステーションから新生児室での泣き声などをモニターしたいとき

【仕様】

型 番 AE01
音声接続 モノラルアナログ音声1系統
ラインレベル アンバランス -3dBV (2.0Vp-p) RCAメス ×1
UTP接続 RJ45 ×1
伝送ケーブル UTP:CAT5/5e/6 AWG24 ストレート結線
最大伝送距離 600m
音声帯域 20Hz~20kHz
電源 不要
動作環境 温度:-10~45℃ 湿度:5~95%RH(結露不可)
外形寸法 25(W) x 22(H) x 58(D)mm
質量 約25g
付属品 取扱説明書

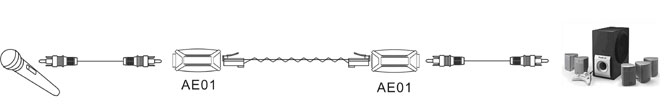

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
