販売終了
【AD001】
コンポジット映像→VGA変換器
オープン価格
AD001は、1系統のコンポジット映像をVGA(アナログRGB)に変換するスキャンコンバーターです。
入力信号はNTSCとPALに対応し、それぞれ720×480、720×576dotに変換してVGA出力します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
アナログHD信号対応製品は下記製品となります。
AD001HD4
AHD/HD-TVI/HDCVI/コンポジット映像 → HDMI･VGA･コンポジット映像コンバーター
【梱包数量】
AD001 x1
電源アダプター付属
【特徴】
- インターレス解除機能
- 画質調整機能
- NTSC/PAL対応
- DC5Vで動作
- +55℃対応
- 電源アダプタ付属
インターレス解除機能を装備しているため、動きのある映像でも見やすいキレイな映像に変換します。
明るさ、コントラスト、彩度、色相をオンスクリーン画面から調整可能できます。
VGA変換して画像が暗すぎる、発色がよくないなどの不満を解消できます。
入力信号はNTSC信号だけでなく、PAL方式にも対応しています。
DC5Vで動作するため、盤内の電源を利用して駆動することができます。
動作温度範囲が+55℃まで対応。空調の効かない部屋や、収容箱に入れた屋外設置も可能です。
AC100V入力DC5V出力の電源アダプタが付属しています。
【使用例】
- アナログ監視カメラの映像をPC用モニターに表示するとき
【仕様】
| 型 番 | AD001 |
| 映像入力 | コンポジット映像(NTSC/PAL) x1 |
| 映像出力 | アナログRGB x1 |
| 接続端子 | 映像：BNC VGA：ミニDsub15ピンメス 電源：DCジャック(2.1×5.5mm) |
| 出力解像度 | NTSC：720×480 @60Hz PAL：720×576 @50Hz |
| 映像入力レベル | 0.8 ～ 1.2Vp-p,75Ω |
| 映像出力レベル | 0.7Vp-p |
| 映像増幅帯域 | 150MHz |
| 電源入力 | DC5V (電源アダプター付属) |
| 消費電流 | 最大200mA |
| 動作環境 | 温度：0～55℃ |
| 湿度：最大95%RH(結露不可) | |
| 外形寸法 | 145(W) x 67(H) x 27(D)mm(突起部含まず) |
| 質 量 | 220ｇ |
| 付属品 | 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:5V)×1 固定ネジ+アンカー×4セット |
| 規 格 | UL / RoHS / CE / FCC 対応 |

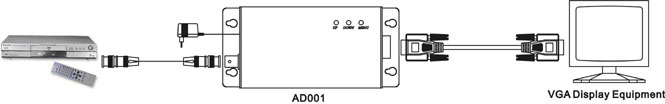

【接続例】
接続例はクリックして拡大できます。
