【AD001H】

コンポジット映像→高解像度VGA(アナログRGB)変換器

AD001Hは、1系統のコンポジット映像を最大1280×1024の
VGA(アナログRGB)に変換するスキャンコンバーターです。
入力信号はNTSCとPALに対応し、ESD(静電気放電)保護機能も搭載しています。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
アナログHD信号対応製品は下記製品となります。
AD001HD4
AHD/HD-TVI/HDCVI/コンポジット映像 → HDMI・VGA・コンポジット映像コンバーター
【梱包数量】
AD001H x1
電源アダプター付属

【特徴】

  • 高解像度VGA出力対応
  • 640×480から1280×1024までのVGA出力に対応。使用する用途に応じ、柔軟な設定が可能です。

  • インターレス解除機能
  • インターレス解除機能を装備しているため、動きのある映像でも見やすいキレイな映像に変換します。

  • 画質調整機能
  • 明るさ、コントラスト、彩度、色相をオンスクリーン画面から調整可能できます。
    VGA変換して画像が暗すぎる、発色がよくないなどの不満を解消できます。

  • NTSC/PAL対応
  • 入力信号はNTSC信号だけでなく、PAL方式にも対応しています。

  • ループスルー出力
  • 映像入力信号のループ出力機能付き。映像分配器なしでスイッチャーやDVRなど他の機器に接続出来ます。

  • DC5Vで動作
  • DC5Vで動作するため、盤内の電源を利用して駆動することができます。

  • 電源アダプタ付属
  • AC100V入力DC5V出力の電源アダプタが付属しています。

【使用例】

  • アナログ監視カメラの映像をPC用モニターに表示するとき

【仕様】

型 番 AD001H
映像入力 コンポジット映像(BNC) x1
映像出力 アナログRGB(ミニDsubメス) x1
コンポジット映像(BNC スルー出力) x1
出力解像度 640x480
800x600
1024x768
1280x1024
電源入力 DC5V (電源アダプター付属)
消費電力 最大4W
動作環境 温度:0 ~ 55℃  湿度:最大95%RH(結露不可)
外形寸法 88(W) x 30(H) x 96D)mm
質 量 210g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:5V 1A)×1、滑り止めゴム足×4
固定ネジ+アンカー×4セット
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

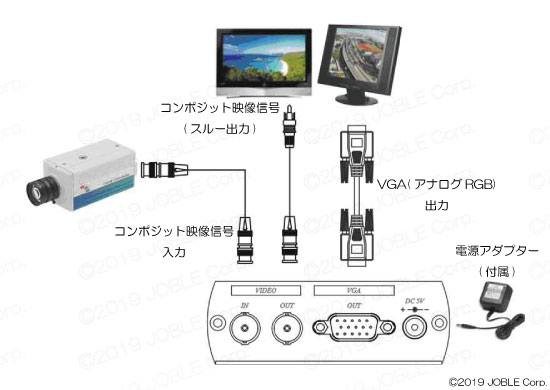

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
