【IP06】

PoEインジェクター/スプリッター

【IP06I】

PoEPlus対応インジェクター

【IP06S】

PoEスプリッター

オープン価格

【IP06】
10/100/1000BASE-T PoEPlusに対応したインジェクターとスプリッターです。

【IP06I】
IP06Iはイーサネットに電源を重畳し、PoE対応機器へ
電源を供給することができるインジェクターです。
PoE非対応のイーサネットスイッチなどからPoE対応機器へ
電源を供給が可能になります。
※PoEPlus対応

【IP06S】
IP06Sはイーサネットと電源を分離しPoE非対応機器へ
電源供給することができるスプリッターです。
PoE対応イーサネットスイッチなどからPoE非対応の機器へ
接続が可能になります。
※PoEPlus対応
【梱包数量】
IP06I x1
IP06S x1
※IP06IとIP06Sは単体でお求めいただくこともできます。

【特徴】

  • PoEPlus対応
  • IEEE802.3atに準拠したPoEPlusに対応。
    消費電力の大きい機器へPoEで電源を供給することができます。

  • PoEインジェクターとスプリッターのセット IP06
  • PoE給電対応スイッチが無くてもPoE接続が可能です。また対象機器がPoEに対応していない場合は
    スプリッターでDC5V又はDC12Vを分離して供給できます。

  • PoE非対応機器からPoE機器への電源供給 IP06I
  • PoE非対応のイーサネットスイッチを運用している場合でも、IP06I(インジェクター)を使用することにより、
    LANケーブルに電源を重畳しPoEによる電源供給が可能になります。
    ※PoEPlus対応

  • PoE対応機器からPoE非対応機器への電源供給 IP06S
  • PoE対応のイーサネットスイッチを運用している場合でも、IP06S(スプリッター)を使用することにより、
    LANケーブルからイーサンネットと電源を分離しPoE非対応機器へ電源供給が可能になります。
    ※PoEPlus対応
    ※電源はDC5V又はDC12Vを選択し分離します。

  • 10/100/1000BASE-Tに対応
  • ギガビットの伝送に対応。データ量が多い機器との接続も可能です。
    ※1000BASE-Tによる伝送はCAT6ケーブルの使用を推奨します。

【使用例】

  • スピードドームカメラや投光器内蔵カメラ等消費電力が大きなPoE機器の接続
  • 設置場所で電源確保ができないIP機器の接続
  • PoE給電スイッチが無い場合のPoE機器接続

【仕様】

型 番 IP06I (PoEインジェクター) IP06S (PoEスプリッター)
対応ケーブル CAT5/5e/6 UTP (ストレート結線 AWG24 単心)※1000BASE-T伝送時CAT6推奨
入力接続端子 イーサネット:RJ45 PoE+:RJ45
出力接続端子 PoE+:RJ45 イーサネット:RJ45
電源:DCジャック
伝送距離 最大100m (IP06前後合計 接続例参照)
LED表示 電源(青) PoE(緑) 電源(青:5V 赤:12V)
PoE 最大25.5W
電源出力 PoE+(IEEE802.3at) DC5V:最大3.6A
DC12V:最大1.8A
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 W x H x D 117(W) x 36(H) x 117(D) mm 117(W) x 36(H) x 114(D) mm
質 量 440g 400g
付属品 取扱説明書、ACケーブル×1、DC電源供給ケーブル(デバイス側DCプラグ)×1
固定用ネジ+アンカー×4セット

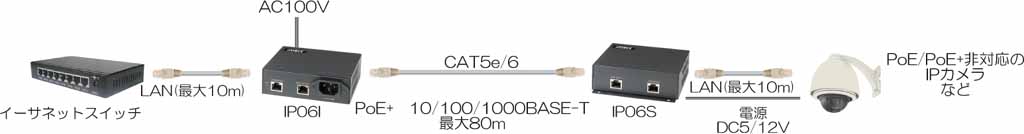

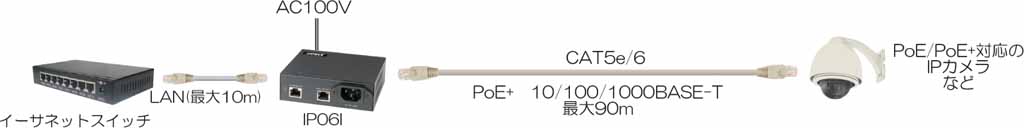

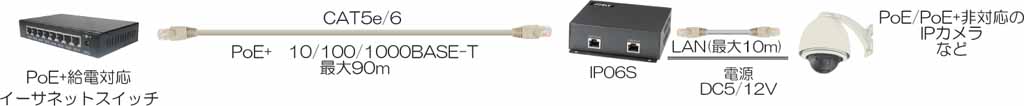

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
