JHS-HDB004 SDI 4分配器 | 株式会社JOBLE 製品情報

【JHS-HDB004】

SDI 4分配器

オープン価格

HD-SDIおよび3G-SDI信号を4分配出力するSDI分配器です。

【特徴】

  • SDI信号を4分配出力
  • HDカメラなどのSDI信号を4分配します。SDI信号を複数箇所で
    モニタリングしたい場合や、レコーダーにSDI信号を入力したい
    場合などにご利用いただけます。

  • 3G-SDI信号に対応
  • SDI信号は1080/60pの3G-SDI信号にも対応しています。

  • HD-SDI信号を100m再延長
  • 分配した信号は、5C-FB同軸ケーブルを使用した場合、HD-SDI信号で
    最大100m再延長することができます。(延長距離は受信側機器により変化します。)

【仕様】

型 番 JHS-HDB004
SDI入力 1系統 BNCメス 75Ω
SDI分配出力 4系統 BNCメス 75Ω
対応SDI規格 HD-SDI (SMPTE 292M)
3G-SDI (SMPTE 424M)
対応解像度/周波数 [HD] 720P@50/60Hz, 1080i@50/60Hz,1080P@25/30Hz
[3G] 1080P 50/60(4:2:2)
信号帯域 2.97Gbps
電源入力 DC12V (電源アダプター別売)
消費電力 最大2.1W
動作環境 温度:-10~50℃   湿度:0~90%RH(結露不可)
外形寸法 120(W) x 26(H) x 90(D)mm
質 量 約250g
付属品 取扱説明書

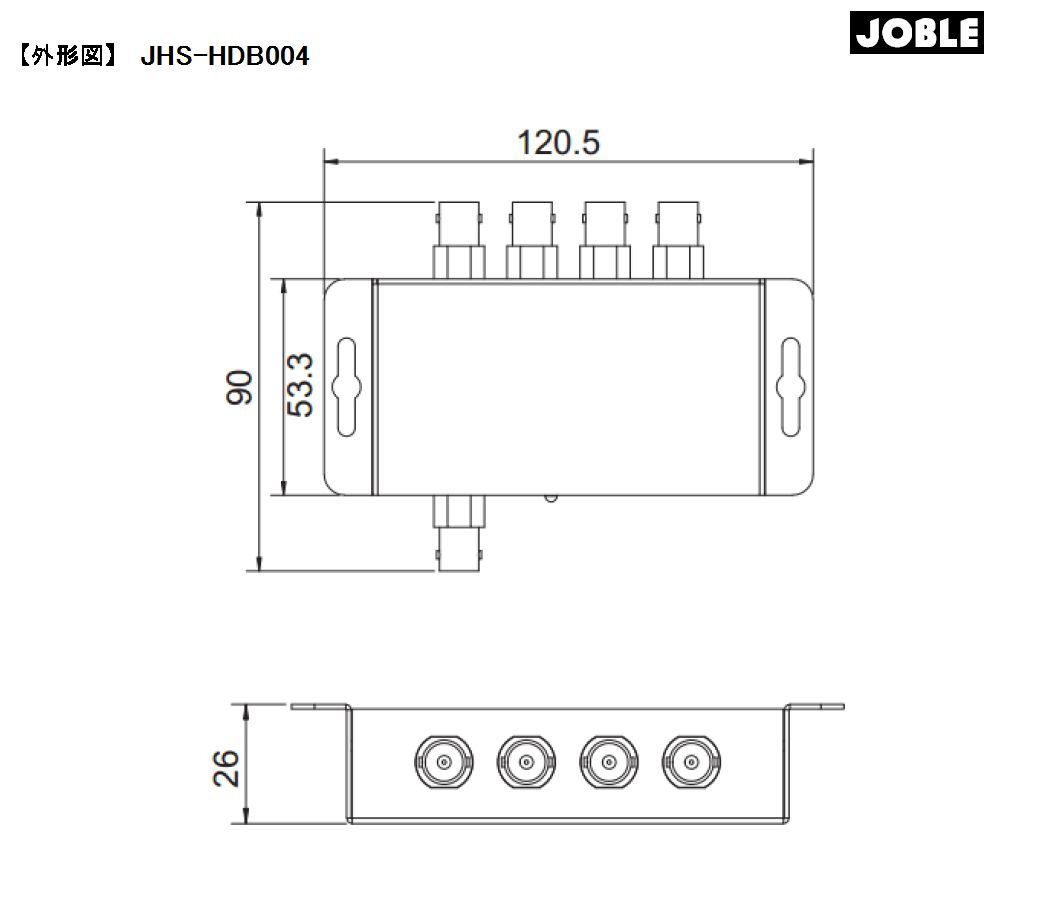

【外形図】

画像はクリックして拡大できます。
