IP01 同軸ケーブルIP伝送器 | 株式会社JOBLE 製品情報
販売終了品

【IP01】

同軸ケーブルIP伝送器

オープン価格

IP01はイーサネット(10BASE-T)を同軸ケーブル(5C-2V/5C-FB)で
最大200mの伝送が可能です。
既設の同軸ケーブルを利用して通常のLAN配線では
不可能な長距離伝送が可能になります。
電源が不要のため電源が取れない場所で運用ができます。
【梱包数】
IP01 x2 (一対向)

【特徴】

  • イーサネットを同軸ケーブルで伝送
  • IPカメラやビデオサーバーなどのイーサネット機器(10BASE-T)を、
    5C-2V,5C-FB同軸ケーブルで最大200m伝送します。

  • LANの長距離伝送
  • 通常のLAN配線では不可能な離れた場所へのLAN接続ができます。

  • 既設のケーブルを利用
  • 既設の同軸ケーブルを利用してLAN配線ができるため、アナログカメラからIPカメラへの切替が容易になります。

  • 電源不要
  • IP01は電源無しで動作するパッシブタイプです。簡単に接続出来ます。
    また、電源ケーブルが抜けて通信が止まってしまうというようなトラブルも起きません。

  • ご注意
  • IP01は10BASE-T(10Mbsp)専用です。100BASE-TX機器はご使用出来ません。
    IP01に接続するネットワーク機器が10BASE-T専用または10BASE-Tへの固定設定に
    対応していることをご確認ください。
    IP01とネットワーク機器を接続するLANケーブルは5m以内で配線してください。

【使用例】

  • 既設の同軸ケーブルでLAN配線を行ないたい場合
  • 途中で電源がとれない場所で伝送距離を延長したい場合

【仕様】

型 番 IP01
対応ケーブル 同軸ケーブル側:5C-2V/5C-FB (BNC両端75Ω オス端子)
イーサネット側:CAT5/5e/6 UTP (ストレート結線 AWG24 単心)
ケーブル接続端子 同軸ケーブル側:BNCメス
イーサネット側:RJ45
対応イーサネット規格 10BASE-T (IEEE802.3)
伝送距離 最大200m
ネットワーク機器側ケーブル長 最大5m
イーサネット接続 BNC:1系統
RJ45:1系統
インピーダンス 50Ω~dual 100Ω / 75Ω~dual 100Ω / 93Ω~dual 100Ω
クロストーク >30dB
電源入力 -
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 69(W) x 22(H) x 25(D)mm
質 量 20g
付属品 取扱説明書

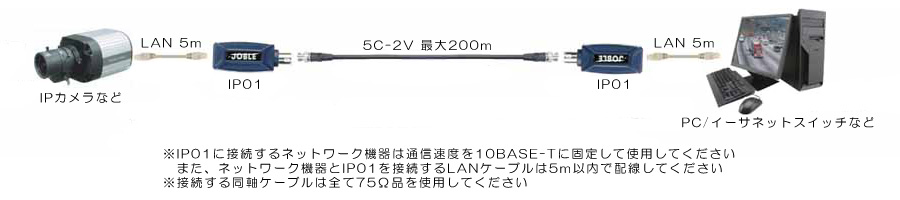

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

IP01と組み合わせて使用するイーサネットスイッチ

製品画像 製品概要
IP01H
IP01H10BASE-T(BNC)×4 ⇔ 10/100BASE-T接続ハブ
IP01を最大4台接続可能なイーサネットスイッチ
IP01と同軸ケーブル(5C-2V)を使用して接続し10BASE-Tで最大200m延長
NVR/PC側はRJ45接続で、10BASE-T/100BASE-TXで通信

IP01とIP01Hのセット製品

製品画像 製品概要
IP01K
IP01KIPカメラ4台用同軸ケーブル延長接続キット
IP01×4個とIP01H×1個(電源アダプター付属)のセット商品

他のIPネットワーク伝送機器

製品画像 製品概要
IP02
IP02 10/100BASE-T 同軸ケーブルIP長距離伝送器
1本の同軸ケーブル(5C-2V)で10/100BASE-Tの信号を最大1,800m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,800m)
IP03
IP03 LANケーブルIP長距離伝送器
1本のLANケーブル(CAT5/5e/6 UTP 24AWG)でイーサネット信号を最大1,200m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,200m)
IP04
IP04 PoE受給電リピーター
2本のLANケーブル(CAT5e/6 UTP 24AWG)でイーサネット信号を最大240m延長
IP04の両端をそれぞれ最大120mずつ延長(計240m)
電源不要(PoEインジェクターやPoEスイッチからPoE受電により動作)
PoE(IEEE802.3af)対応機器への電源供給が可能
10/100/1000BASE対応
FastECoax7501
FastECoax7501 PoE対応IP同軸伝送装置
1本の同軸ケーブル(5C-2V)でイーサネット信号を180m伝送
PoE(IEEE802.3af)対応機器への電源供給が可能
電源はNVR/PC側のマスター機に供給すれば、IPカメラとカメラ側に設置するスレーブ機に電源を供給
10/100BASEに対応。180m延長しても通信速度が落ちる事はありません

IP01で使用可能サージプロテクター

製品画像 型番 製品概要
SP006 SP006 LANケーブル用サージプロテクター RJ45接続
SP016N SP016N 16チャンネル LAN配線用 サージプロテクター
