HE02 HDMI・RS232C・赤外線リモコン信号 CAT5e長距離伝送機器 | 株式会社ジョブル 製品情報
販売終了

【HE02】

HDMI・RS232C・赤外線リモコン信号 CAT5e長距離伝送機器

オープン価格

HE02はHDMI信号とRS232C又は赤外線リモコン信号を
LANケーブル(CAT5e/6 UTP/STP 24AWG)で長距離伝送します。
最大解像度は1080pで100m伝送が可能です。
「離れた場所や別室に設置したDVRやブルーレイレコーダー、パソコンのHDMI信号を延長したい。また、
その場からDVRやブルーレイレコーダーの操作も行いたい。」
「HDモニターの入力切替を離れた場所から簡単にしたい。」
そんなときに活躍するのが「HE02」です。
HE02はHE02T(送信器)とHE02R(受信器)の各1台のセットとなります。

【特徴】

  • LANケーブル1本でフルHD映像を100m延長
  • CAT5e/6ケーブル(UTP/STP 24AWG)1本で、フルHD映像(1080p@60Hz)を100m延長します。

  • 赤外線リモコン信号も延長
  • HDMI信号を延長するだけでなく、赤外線リモコン信号も一緒に伝送することができます。
    モニターの近くにDVRやブルーレイレコーダー、パソコンを置けないときなど、 コントローラーや操作用PCなどの追加なしで機器の操作を行うことができます。 もちろん追加配線も不要です。 DVR/ブルーレイレコーダー付属の赤外線リモコンを使用出来ると様々なメリットがあります。

    ・設置スペース

    コントローラーや操作用パソコンの設置が不要となります。狭い事務所や警備室などでは 赤外線リモコンを使うことで貴重なスペースを有効に活用できます。

    ・コスト

    コントローラーや操作用パソコンを設置すると当然コストがかかります。 また、追加配線工事も必要となり、コストアップの原因となります。 赤外線リモコンを使用すれば、それらは一切不要です。

    ・操作性

    コントローラーやパソコンの操作が苦手でも、リモコンなら使えるというユーザーも多くいます。 マンションの管理人さんや商店主など、どなたでも簡単に扱うことができます。

    PCトラブル
  • HDMI1.3、HDCP対応
  • 多くの機器に採用されているHDMI1.3や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

  • 配線が簡単
  • 使用するのは通常のLANケーブル。 HDMIケーブルと比べると細くて引き回しが簡単です。 既設配管の隙間やモニターアームに簡単に通線出来ます。 しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。 配管に余裕があればコネクタを付けたままでも通線することが可能です。

  • ケーブルが安い
  • LANケーブルは、ケーブルが安いことも魅力です。 高価なHDMIケーブルではなくLANケーブルを使って延長すればコストメリットがあります。

  • その他の特徴
  • - RS232C信号伝送対応。赤外線リモコン信号とどちらかを選択して使用することができます。
    - 送信器「HE02T」×1と受信器「HE02R」×1のセット。電源アダプターも2式付属。
    - 双方向赤外線リモコン伝送用の送信器/受信器が2式ずつ付属します。

【使用例】

  • 離れた機器室にDVRやブルーレイレコーダーが設置されて、リモコンが届かないとき
  • 管制センターなど、機器室に設置されたDVR等をRS232Cコントロールしたいとき
  • 小売店やコンビニなどで店頭にはモニター以外起きたくないとき
  • 教育機関、会議室などで別室に設置したブルーレイ/DVDプレーヤーの操作を行いたいとき
  • 警備室・管理人室など、DVRの設置スペースがない場合
  • 既設のLANケーブル1本を使用して、HD映像とコントロールを行いたいとき
  • プロジェクターなどが赤外線リモコンが届かない場所に設置されたときに

【仕様】

型 番 HE02T(送信器) HE02R(受信器)
対応信号 HDMI1.3 HDCP
対応解像度 480i / 480p / 720p / 1080i / 1080p
対応ケーブル CAT5e/6 UTP/STP ストレート結線 (4ペア AWG24 単心)
信号帯域 10.2Gbps
伝送距離 100m
HDMIケーブル長 24AWG HDMIケーブル3m以内
赤外線通信 38kHz ±10度 5m以内 双方向
RS232C通信速度 最大115200bps 全二重
RS232C端子 Dsub9ピン メス×1 Dsub9ピン オス×1
HDMI端子 HDMI Aタイプ×1 (入力) HDMI Aタイプ×1 (出力)
LINKケーブル端子 RJ45(シールド対応)×1 RJ45(シールド対応)×1
電源入力 5V (付属電源アダプター) 5V (付属電源アダプター)
消費電力 最大3W 最大6W
使用温度 / 湿度 温度:0~55℃  湿度:最大95%RH(結露不可)
外形寸法 88(W) x 30(H) x 130(D)mm 88(W) x 30(H) x 130(D)mm
質 量 270g 270g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC5V 2A)×2
赤外線発光ケーブル×2  赤外線受光ケーブル×2、固定ネジ+アンカー×8セット

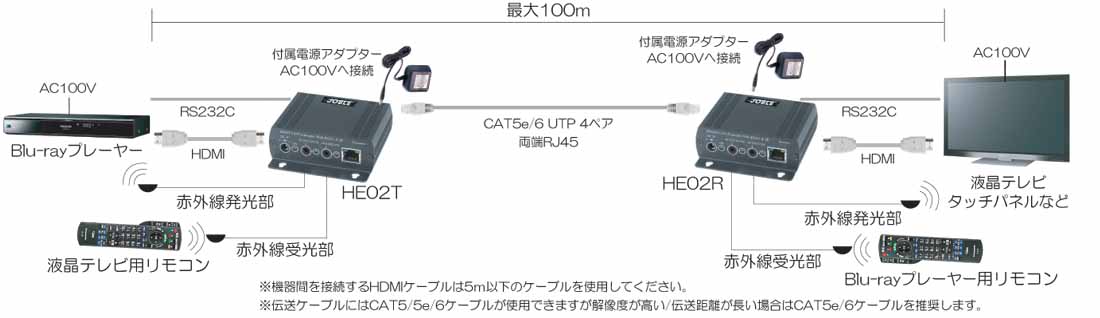

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
