【IP04X】

PoE Plus受給電リピーター

オープン価格

IP04Xは10/100/1000BASE-T対応PoE Plus受給電イーサネットリピーターです。
PoEまたはPoE Plus受電により動作しイーサネットを最大240m延長します
また、3台まで接続することができ、最大480m延長することができます。
PoEまたはPoE Plus受電対応機器への電源供給が可能です。
※IP04XはPoEまたはPoE Plus受電にて動作します。
※IEEE802.3af / IEEE802.3at対応
【梱包数】
IP04X x1

【特徴】

  • イーサネットを240m延長
  • 10/100/1000BASE-Tのイーサネットを最大240m延長。
    IP04Xの両端を最大120mずつ合計240m延長することができます。
    またIP04Xを3台使用することで、480mまで延長することができます。
    両端の配線は120m以内ならばケーブル長をそろえる必要はありません。
    ※1000BASE-Tで接続される場合は、ケーブル長を短くするか品質の良いケーブルに変更してください。

  • 電源不要
  • IP04XはPoE/PoE PlusスイッチまたはPoE/PoE Plusインジェクター等から電源を受電し動作するため
    電源の確保が出来ないところでも設置することができます。
    ジョブルではIP04Xに給電可能な機器として、PoEイーサネットスイッチIP05H、PoEインジェクターIP05I、
    PoE PlusインジェクターIP06Iをご用意しています。

  • PoE対応機器への電源供給が可能
  • 接続するPoE Plus対応機器に最大18.0Wの電源を供給することができます。
    ※IP04X1台をPoE Plus接続で使用した際の供給電力となります。3台使用時の供給電力は最大5.5Wとなります

  • 10/100/1000BASE-Tに対応
  • ギガビットの伝送に対応。データ量が多い機器との接続も可能。
    ※1000BASE-Tによる伝送はCAT6ケーブルをご使用ください。

  • 設定不要
  • 設定は一切不要です。ケーブルを接続したらすぐに使用することができます。

【使用例】

  • 消費電力の大きいPoE対応機器への電源供給
  • 屋外や天井内など、電源が取りずらい場所でのLANケーブル配線延長

【仕様】

型 番 IP04X
給電機器(PSE)側端子 RJ45ジャック
受電(PD)側端子 RJ45ジャック
対応PoE規格 IEEE802.3af / IEEE802.3at
給電方式 Alternative A
伝送距離 機器間最大120m
IP04Xx1台使用時:合計最大240m (120m×2)
IP04Xx2台使用時:合計最大360m (120m×3)
IP04Xx3台使用時:合計最大480m (120m×4)
伝送ケーブル 10BASE-T, 100BASE-TX:CAT5e/6
1000BASE-T:CAT6
UTP/STP4ペア AWG24 単心ストレートケーブル
LED表示 電源(緑)、通信速度(黄、緑)
外部機器への
給電可能電力
IEEE 802.3at接続時
IP04X x1台:最大18W
IP04X x2台:最大12W
IP04X x3台:最大5.5W
電 源 PoE / PoE Plus受電
消費電力 10BASE-T : 1.9W
100BASE-TX / 1000BASE-T :2.2W
動作環境 温度:0∼55℃   湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×110(D) mm
質 量 約180g
付属品 取扱説明書、固定用ネジ+アンカー×4セット

※1000BASE-T通信を行う場合には必ずCAT6(AWG24 単心)ケーブルを使用してください。
  使用するケーブルおよび設置環境により、伝送距離が短くなる場合や100BASE-TXで認識される場合があります。
※直列で接続できるIP04Xは3台までです。

【LED表示状態】

LED LED表示 機器の状態
電源(緑色) 点灯 PoE電源受電中
消灯 PoE電源接続無し
RJ45(黄色) 点灯 1000BASE-T接続
消灯 1000BASE-T接続無し
点滅 1000BASE-T通信中
RJ45(緑色) 点灯 10BASE-T/100BASE-TX接続
消灯 10BASE-T/100BASE-TX接続無し
点滅 10BASE-T/100BASE-TX通信中

【接続例】

接続例はクリックして拡大できます。

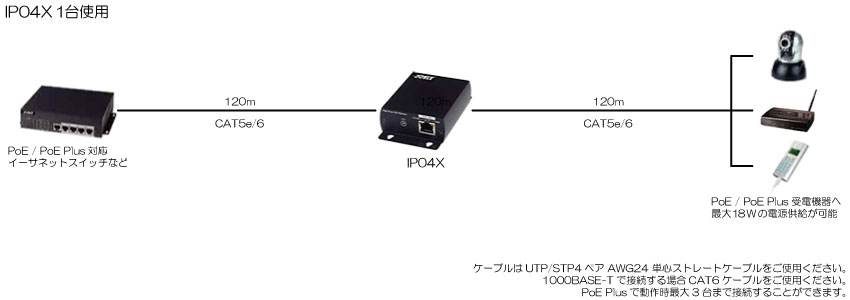

・1台接続

IP04X接続例01

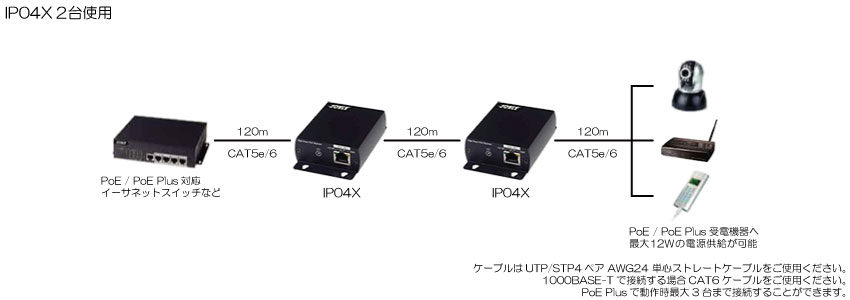

・2台接続

IP04X接続例02

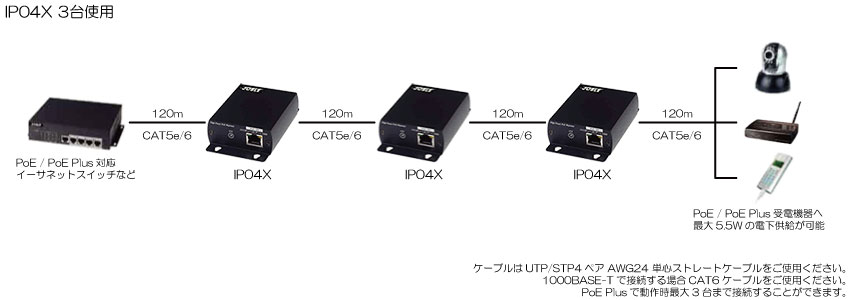

・3台接続

IP04X接続例03

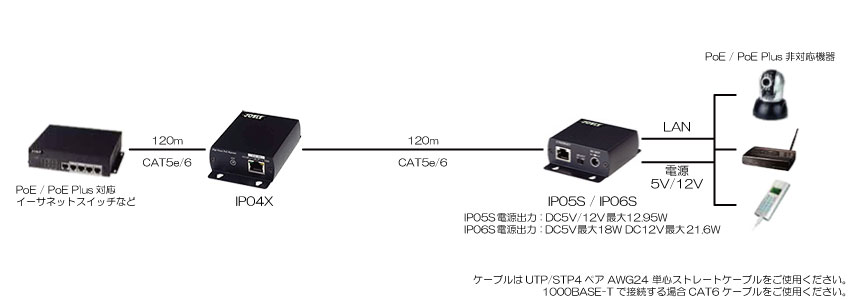

・PoE非対応機器への電源供給

IP04X接続例04
