HE04 HDMI 1入力4出力CAT5e延長 送信器 | 株式会社JOBLE 製品情報
在庫限り

【HE04】

HDMI 1入力4出力CAT5e延長 送信器

オープン価格
1chのHDMI信号を5分配し内4chをCAT5eケーブルを使用し
最大100m延長するHDMI延長分配送信器です。
受信器は「HE02ER」または「HE02EIR」から選択することができます。
受信器によってHDMI信号のほかに赤外線リモコン信号を伝送することが
できます。
【梱包数量】
HE04 x1

【特徴】

  • HDMI分配延長
  • 1chのHDMI信号を5分配し内4chを最大100m延長することができます。
    受信器を変更することによってHDMI信号のほかに赤外線リモコン信号を伝送することも可能になります。

  • HDMI信号延長またはHDMI信号+赤外線リモコン信号伝送
  • HE04は受信側機器を2種類使用することでHDMI信号だけでなく赤外線リモコン信号を伝送することができます。
    HE02ER  ……HDMI信号(1080p @60Hz)を最大100m延長
    HE02EIR ……HDMI信号(1080p @60Hz)と赤外線リモコン信号(受信、送信に対応)を最大70m延長

  • HDMI1.4、HDCP対応
  • 著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

【仕様】

型?番 HE04
対応規格 HDMI1.4、HDCP
HDMI入力端子 HDMIタイプA×1
対応LINKケーブル CAT5e/6/6a/7ケーブル UTP/STP AWG24 単線
LINKケーブル長 HE02ER:100m(CAT5e/6/6a/7 1080p/60Hz)
HE02EIR:60m(CAT5e/6 1080p/60Hz) 70m(CAT6a/7 1080p/60Hz)
LINKケーブル接続端子 RJ45(ジャック)×4
対応赤外線周波数 30?60kHz
赤外線受信角度 ±45度
赤外線受信距離 約5m
赤外線接続端子 φ3.5mmステレオミニジャック(受光×1、発光×1)
電 源 DC12V (電源アダプター付属)
消費電力 最大18W
動作環境 温度:0?55℃??湿度:最大95%RH(結露不可)
外形寸法 253(W)×40(H)×143(D)mm
質?量 860g
付属品 取扱説明書、電源アダプター(入力:AC100V?出力:DC12V )×1
滑り止めゴム足×4、赤外線受光/発光ケーブル 各1

※受信器はオプションとなります。

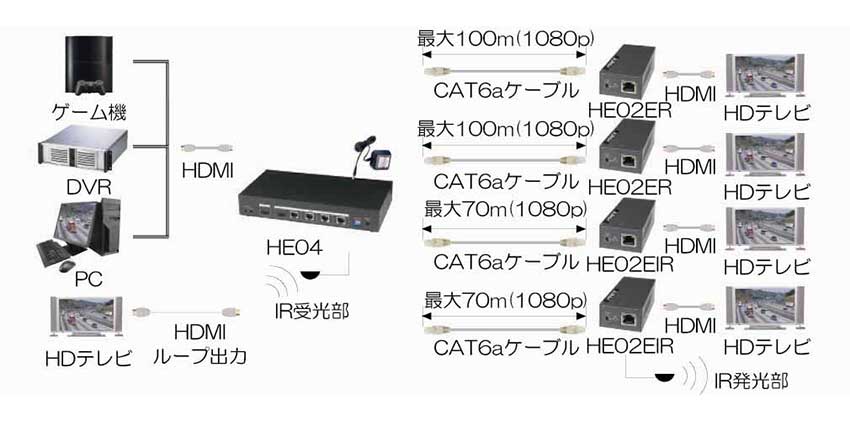

【接続例】

接続例はクリックして拡大できます。
